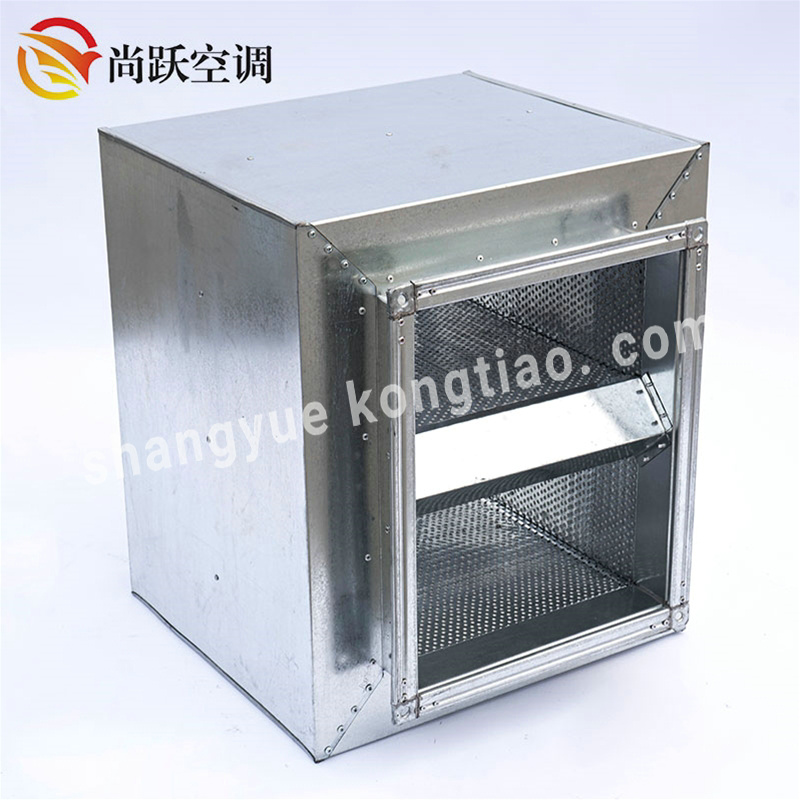

阻抗復合消聲器

阻抗復合消聲器是指將聲吸收和聲反射恰當?shù)亟M合起來的消聲器。它同時有阻性消聲器消除中、高頻噪聲和抗性消聲器消除低、中頻噪聲的特性，具有寬頻帶的消聲效果。

為了在寬闊的頻率范圍內得到良好的消聲效果，可以綜合對低、中頻有效的抗性消聲器和對高頻有效的阻性消聲器，做成阻抗復合消聲器。它既有吸聲材料，又有共振器、擴張室、穿孔屏一類濾波元件的消聲器。由于該消聲器消聲量大，消聲頻率范圍寬。因此，今年來這種消聲器得到越來越廣泛的應用。圖中是幾種阻抗復合消聲器的示意圖。

其中、(b)為擴張室——阻性復合消聲器；(c)、(d)為共振腔——阻性復合消聲器；(e)、(f)為穿孔屏——阻性復合消聲器。

但由于阻復合消聲器采用吸聲材料，故它在高溫（特別是有火時）、蒸氣侵蝕和高速氣流沖擊腐蝕下使用壽命較短。 [1]

產品特點：

阻力小，能在較寬的頻帶范圍內消除氣流噪聲，而且具耐高溫、耐油污、耐腐蝕的性能，即使在氣流中帶有大量水分，也不影響工作。由于穿孔直徑小、板面光滑，因此該類消聲器壓力損失比一般消聲器要小。

技術要求

1. 阻抗復合式消聲器就是把對高、中頻噪聲消聲效果顯著的阻性消聲器及對中、低頻噪聲消聲效果顯著的抗性消聲器組合構成。由于聲波的波長比較長，阻性和抗性消聲器復合在一起時有聲的耦合作用，互相有影響，不能看作簡單的疊加關系。

2. 由于消聲器的組合型式較多，阻抗復合式消聲器的品種也較多，但定型產品都是按原國家標準圖制造。

3. 因為消聲效果好，頻譜特性寬，在通風空調工程中普遍應用。但和阻性消聲器一樣，不能用于有蒸汽侵蝕或高溫的場合。

產品選用要點

1. 阻抗復合消聲器選用主要控制參數消聲量、頻譜特性、風速、風量、空氣阻力（系數）。

2. 選用的吸聲材料和結構除了滿足消聲性能要求外，還應注意防潮、耐溫、防腐、耐氣流沖刷等。

3. 阻抗復合消聲器由于會有二次產塵的缺點，不能用于潔凈空調系統。

4. 消聲器消聲效果與風速有關，應按廠家產品樣本的動態消聲量選用。

5. 消聲器消聲效果與消聲器入口聲級有關，消聲器入口通常設在系統聲源較高的位置（如風機或空調機出口處）。

6. 消聲器應設于風管系統中氣流平穩的管段上，且應盡量靠近有噪聲控制要求的地方。

7. 為防止再生噪聲的影響，消聲器空氣通道內流速應根據控制噪聲級標準的要求確定，阻性消聲器一般宜在8m/s以下，最大不應宜>12m/s。微穿孔板消聲器大風速的情況下（15~20m/s），風阻較大。

8. 消聲器不宜設置在空調機房內，也不宜設置在室外，防止噪聲穿透進入消聲器后的管道。

9. 當一根風管輸送到多個房間時，宜擴大相鄰房間送風口的距離，或采用增加消聲彎頭、風管內壁粘貼吸聲材料等措施，防止房間的噪聲干擾。

10. 一般空調系統減噪選用阻抗復合式消聲器，排風系統可選用阻性消聲器。
